電動法蘭蝶閥
產品概述
電動法蘭蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式,密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合;四氟密封結構適用于≥180度以內的工況場合;四氟密封結構適用于≥120度以內的工況場合;法蘭式電動蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4~20mADC或1~5VDC控制信號,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現與執行機構配套的閥門或其他裝置開度的精確定位,同時輸出4~20mADC的位置反饋信號。目前法蘭式電動蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

電動法蘭蝶閥結構特點

1)體積小、重量輕、操作輕巧、便于安裝、維修。
2)密封性能優良可靠、零泄漏,使用壽命長。
3)流量特性趨于直線,調節性能最優。
4)結構簡單,開關迅速,90°旋轉啟閉。
5)可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

電動法蘭蝶閥主要技術參數及性能

公稱通徑DN(mm)

50~1200

公稱壓力

PN1.0、1.6、2.5MPa

法蘭標準

JB/T79、GB/T9113、HG20594-97

連接形式

法蘭式

閥板形式

垂直板式

流量特性

近似快開型

動作范圍

0~90°

泄露量

GB/T4213-92,為Kv值的10-4

基本誤差

±2.5%

回差

±2.5%

死區

1% (可調)

可調范圍

50:1

配置執行機構

可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

電動法蘭蝶閥執行器技術參數

電源電壓

AC220/380V,50/60Hz

輸出力矩

50N·M~2000N·M

動作范圍

0~90° 0~360°

動作時間

15秒/30秒/60秒

保護裝置

過熱保護

環境溫度

-30°~60°

手動操作

同附帶手柄操作

限位

電氣、機械二重限位

防護等級

相當于IP-65

防爆等級

ExdII BT4;特殊要求可定制ExdII BT6

位置測量

可選裝開關或電位計

驅動電機

8W/E

進線接口

PE1/2〞進線線鎖

電動法蘭蝶閥主要零件材料

零件名稱

材料名稱

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼

密封圈

橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

聚四氟乙烯、柔性石墨

電動法蘭蝶閥外形圖

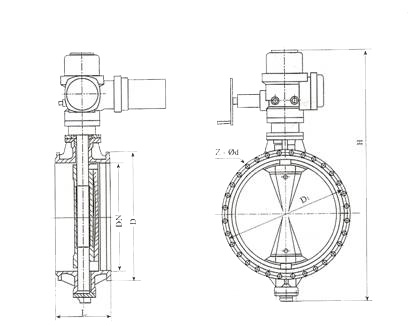

電動法蘭軟密封蝶閥

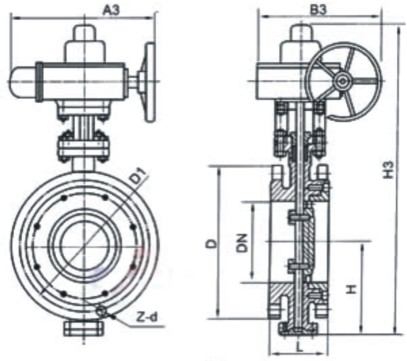

電動法蘭硬密封蝶閥

電動法蘭蝶閥安裝連接尺寸

公稱通經(DN)

主要尺寸

法蘭尺寸

1.0MPa

1.6MPa

2.5MPa

L1

H1

H

D

D1

z-Фd

D

D1

z-Фd

D

D1

z-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

電動法蘭蝶閥產品選型

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
盡量詳細提供以上技術參數,方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
